Efterfrågan på lågspänningsställverk är stor, och varje kund har sina unika önskemål. Vi erbjuder huvud- och fördelningsställverk samt lösningar som passar allt från tyngre industrier till kommersiella verksamheter, servisställverk och distributionscentraler.
Behovet av lågspänningsställverk kan vara mycket kundspecifikt, och därför har vi utvecklat en lång rad alternativa upplägg. Kännetecknande för samtliga är modern teknik och hög flexibilitet.
Lågspänningsställverken är av mycket hög kvalitet. De är testade enligt IEC/EN 61439. Efter önskemål utför vi också kompletterande person- och driftsäkerhetstester.
Vi jobbar moduluppbyggt och kan därför erbjuda stor frihet vid val av elektriska komponenter. Dessutom ges en stor flexibilitet när det gäller bredd, höjd och djup, vilket innebär att ställverken helt kan anpassas till uppställningsplatsen.
Våra lågspänningsställverk finns i ett flertal beprövade utföranden som erbjuder lösningar för alla typer av installationer.
Vårt moduluppbyggda och väldokumenterade lågspänningsställverk CMS baseras på Cubics ställverksystem och erbjuds i olika lösningar för alla tänkbara behov. Här är några exempel:
Beroende på vilka krav som ställs kan vi erbjuda flertal olika lösningar som utgår från modulsystemet. Till exempel:
Fasta grupper
Utdragbara grupper (multi drawer)
Full frihet i val av elektriska komponenter samt storlekanpassning till uppställningsplatsen.
Konstruerad och provad med fokus på person- och driftsäkerhet.
Systemet är testat och väldokumenterat enligt standard IEC 61439.
System 225, 800, 2 000 och 7 000
TN, TT och IT
Form 1, 2a, 2b, 3a, 3b, 4a, 4b och form typ 1–7
Enligt IEC/EN 61439-2
< IP54
< 6 300 A
< 120 kA
< 264 kA
1 000 V AC
< 1 000 V, 50 Hz
< 630 A
Icc < 120 kA
< 3,5 kV
EMC –miljö A och B
2 G i frekvensområdet 2,5–500 Hz i tre riktningar
30 G i 12,5 ms i sex riktningar
Jordbävningsprov utfört med biaxiala horisontella och vertikala multifrekvensrörelser.
IEC/TR 61641 samt AS/NZS 3439.1
Klass C2 hög, enligt ISO 12944
Systemet består av Cubics testade standardkomponenter enligt standard till en kortslutningsnivå motsvarande en märkorttidsström upp till 120 kA 1s och en märkstötsström på max 264 kA.
Systemet erhålls i valfri indelning från form 1 till 4, och därmed optimal person- och driftsäkerhet helt enligt IEC/EN 61439-1 och kundens önskemål. Efter installation och drifttagning av ställverket är det möjligt att göra visuell inspektion samt termografering av skenförband.
En enklare variant av utdragbara grupper. Tillbyggnad eller utbyte av komplett grupp kan göras med lågspänningsställverket i drift, utan ström-/spänningsavbrott. Gruppen är ansluts till det beröringsskyddade skensystemet. Utgående kabel ansluts direkt på brytaren.
Utbyte av grupp sker på ett enkelt sätt med visst demontage. Därefter kan hela insatsen dras ut.

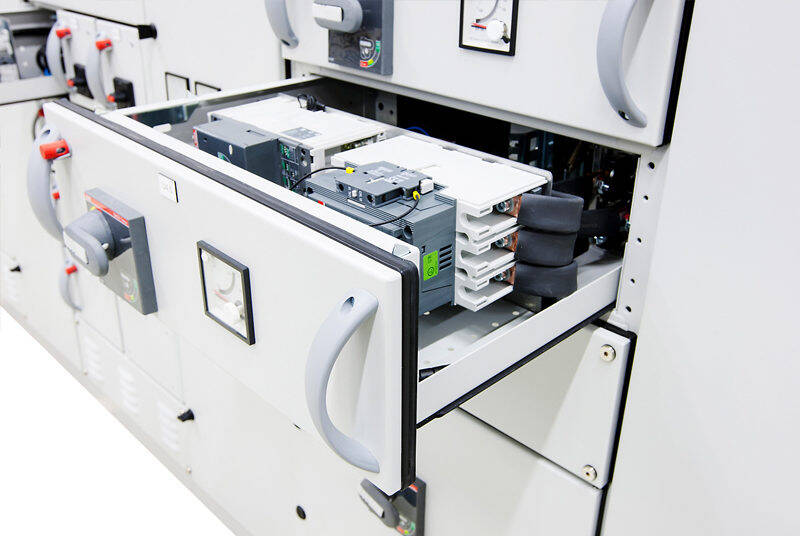

Systemets utdragbara grupper, även kallade draw-out, är ett system där elektriska komponenter monteras i utbytbara kassetter som kan bytas utan frånkoppling från av ställverket. Utdragbara grupper används när elektrisk energi skall distribueras med högsta tänkbara person- och driftsäkerhet.
Manöver-, hjälp- och mätkretsar överförs via ett mångpoligt kontaktdon på baksidan av kassetten. Kassetten kan föras till drift-, test- och frånskilt läge. Oavsett position på kassetten bibehålls gruppens utgående ledningar anslutna i ställverket, behöver ej lossas.
Fasta grupper är den enklaste varianten av utgående grupper. Ombyggnad eller utbyte av en grupp sker med lågspänningsställverket i spänningslöst tillstånd.
Grupperna kan bestyckas med säkringslastbrytare eller effektbrytare MCCB i fast utförande alternativt i plug-in sockel. Plug-in brytare används om man önskar ett synligt brytställe alternativt om man vill byta brytare alternativt komplettera i ett senare skede utan att göra ställverket spänningslöst.

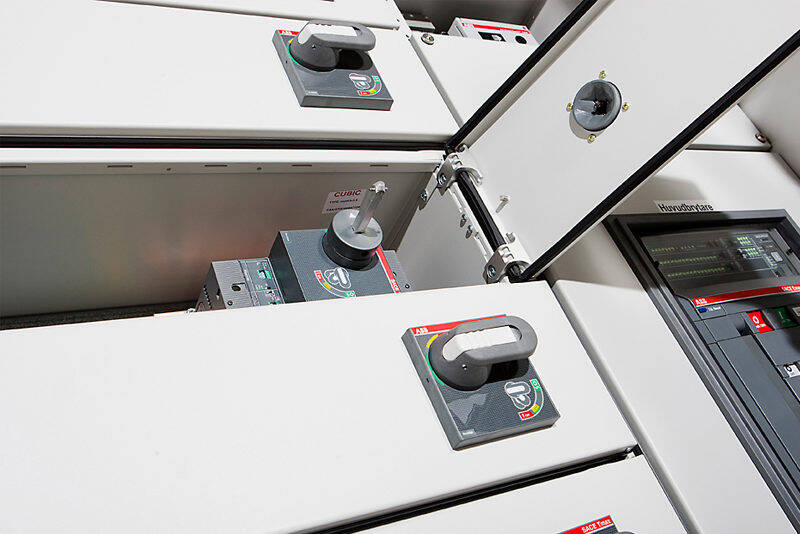

Med Holtab-CMS erhålls valfri indelning från FORM 1 till 4, och därmed optimal person- och driftsäkerhet helt enligt IEC/EN 61439 och kundens önskemål. Efter installation och drifttagning av lågspänningsställverket är det möjligt att göra visuell inspektion samt termografering av skenförband.
CUBIC lägger vikt på såväl drift- som personsäkerhet och utför därför löpande ytterligare tester som marknaden efterfrågar, såsom jordbävnings-, chock- och ljusbågsprov. CUBIC:s produkter är testade och/eller typgodkända av världens mest erkända certifieringsinstitut.
Många kunder ställer idag krav på förfinade lösningar förutom ren strömfördelning. Vi erbjuder därför funktioner som energimätning av utgående grupper, nätanalys, jordfelsövervakning, larmhantering, ljusbågsvakter och fjärrstyrning via en styrsystemnod eller Bus-lösning. Med dagens moderna effektbrytare, multiinstrument och reläskydd utökas också möjligheten att på ett enkelt och billigt sätt få total överblick över sin elanläggning var man än befinner sig via webbaserade funktioner.
